Porte PROGET tagliafuoco

Caratteristiche

Classi di resistenza al fuoco:

  • REI 30 conforme UNI 9723: ad un'anta
  • REI 60 conforme UNI 9723: ad una e due ante
  • REI 120 conforme UNI 9723: ad una e due ante

Qualità fuori ogni discussione

  • Porta particolarmente robusta per una sicura funzionalità nel tempo
  • Ideale per applicazioni su pareti inconsistenti
  • Su richiesta, telaio completamente isolato per un "reale fissaggio a secco" della porta
  • Confezionata su misura per qualunque tipo di esigenza
  • Porta interamente zincata, comprese le parti "nascoste"
  • Costruita con lamiera zincata a caldo, sistema "Sendzimir"
  • Protezione dalla corrosione anche nei bordi tagliati della lamiera
  • Verniciata con polveri epossi-poliestere termoindurite in forno a 180°
  • Ragguardevole spessore dello strato di vernice (oltre 70 micron)
  • Ottima resistenza alla corrosione dimostrata da test di 500 ore in nebbia salina
  • Inalterabilità alle forti variazioni climatiche, dimostrata da test di 2000 ore con cicli da +60° a -10° e umidità 75%
  • Finitura di elevata qualità estetica
  • Struttura goffrata antigraffio della vernice
  • Personalizzazione con ampia scelta di colori RAL

Praticità di impiego

  • Telaio notevolmente robusto che facilita l'ancoraggio alla parete
  • Adattabile ad ogni tipo di muratura
  • Possibilità di scegliere fra diversi sistemi di fissaggio
  • Tempi di posa sensibilmente ridotti
  • Omologazioni per molteplici applicazioni a diversi tipi di parete
  • Ampio campo dimensionale
  • Vasta gamma di accessori

Rispondenza alle Normative

  • Ricerca svolta all'interno della Ninz avvalendosi di adeguate apparecchiature di prova
  • Si eseguono test al fuoco, secondo UNI 9723 e EN 1634-1
  • Si eseguono test meccanici per la marcatura CE degli accessori
  • Accessori della porta marcati CE studiati e dimensionati per soddisfare i requisiti previsti dalle norme europee
  • Accurata scelta dei materiali e della metodologia di costruzione
  • Severi controlli sul prodotto in conformità alle caratteristiche dichiarate
  • Assoluta certezza di funzionalità nel tempo
  • Porte "Omologate" nel rispetto del D.M. 21 giugno 2004
  • Fornite con la documentazione richiesta dalle vigenti disposizioni di legge

Tecnologia di costruzione

  • La produzione si avvale di moderni e funzionali impianti che utilizzano le tecnologie più avanzate nei metodi di costruzione, ciò consente una costanza di qualità e uno standard elevato
  • Tutto il processo produttivo si sviluppa all'interno degli stabilimenti Ninz, dalla materia prima fino al prodotto verniciato ed imballato, ciò assicura un controllo a 360° della porta

Senso di apertura

Il senso di apertura va indicato in fase di ordine

Porta tagliafuoco PROGET ad un'anta
Porta tagliafuoco PROGET ad un'anta
Porta tagliafuoco PROGET a due ante
Porta tagliafuoco PROGET a due ante

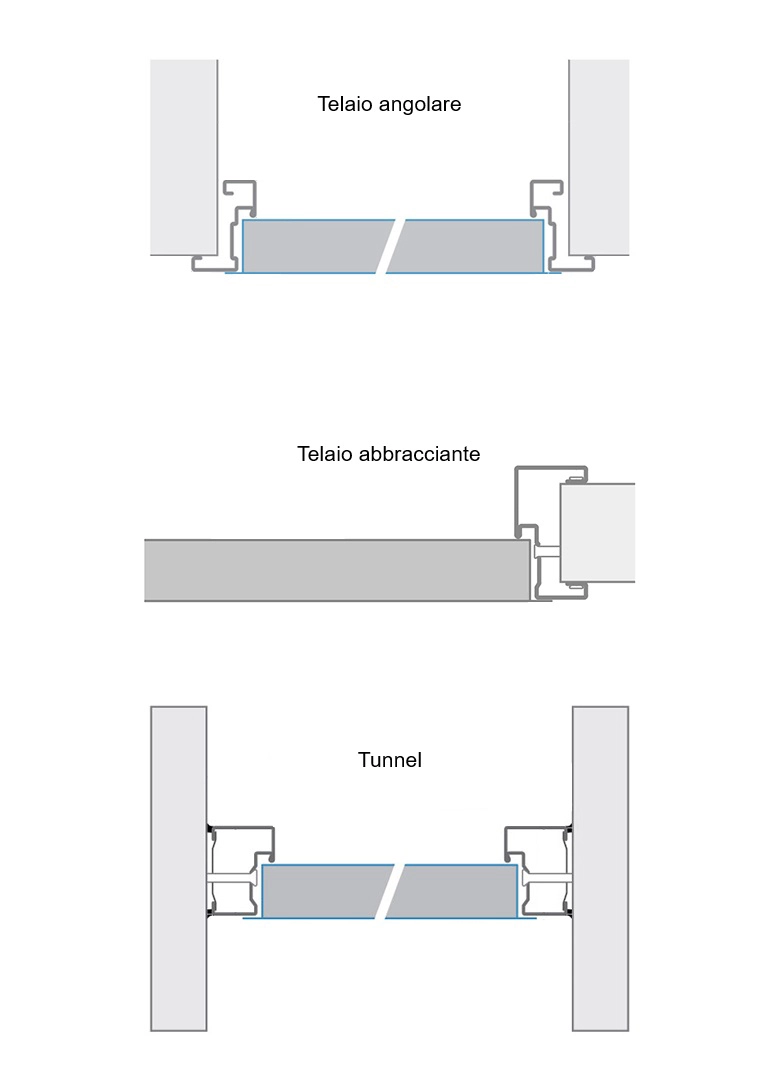

Telaio angolare, guarnizione di battuta
Telaio angolare, guarnizione di battuta
Senso di apertura
Senso di apertura

Elementi di serie

Anta

  • Realizzata in lamiera d'acciaio zincata a caldo sistema "Sendzimir", pressopiegata ed elettrosaldata a punti
  • Battuta perimetrale su 3 lati, piana sotto
  • Rinforzi interni in profilo di acciaio zincato a caldo
  • Pacco coibente realizzato con lana minerale trattata e rigidamente unito alla lamiera
  • Piastre interne per eventuale montaggio di chiudiporta e maniglioni

Telaio standard

  • Robusto profilo di notevole sezione
  • Realizzato in lamiera d'acciaio zincato a caldo sistema "Sendzimir"
  • Dotato di squadrette apposite per l'assemblaggio in opera
  • Sedi per guarnizione termoespandente e guarnizione di battuta
  • Fissaggio standard mediante zanche (esclusa la porta REI 30 ad un'anta)
  • A richiesta fissaggio con tasselli o viti su falsotelaio
  • Distanziale inferiore, quale dima di montaggio
  • Appoggio su pavimento finito senza battuta
  • Riscontri in plastica nera per scrocco serratura e rostri
  • Telaio da assemblare in cantiere

Guarnizioni termoespandenti

  • Montate sul profilo perimetrale del telaio e sul profilo centrale delle porte a due ante
  • Montate sopra e sotto le ante in funzione alla certificazione

Cerniere

  • Nr. 2 cerniere a tre ali, per ogni anta
  • Una portante dotata di sfere reggispinta e viti per la registrazione verticale dell'anta, marcata CE secondo EN 1935, classificata per portata fino a 160 kg, durabilità 200.000 cicli, idonea all'uso su porta tagliafuoco
  • Una dotata di molla per l'autochiusura dell'anta

Rostri

  • Nr. 1 o 2 rostri di sicurezza applicati dal lato cerniere

Serratura

  • Serratura reversibile con scrocco e catenaccio centrale
  • Marcata CE conforme alla norma EN 12209
  • Inserto con chiave patent, predisposizione per cilindro tipo europeo

Maniglia

  • Maniglia per porte tagliafuoco, in plastica nera e anima in acciaio
  • Sottoplacca in acciaio con foro cilindro
  • Copriplacca in plastica nera
  • Viti di fissaggio e inserto per chiave tipo patent

Regolatore di chiusura

  • Le porte a due ante prevedono di serie il regolatore di chiusura RC/STD per la corretta sequenza di chiusura delle ante, eccetto quelle con caratteristiche ambientali per le quali è necessario invece prevedere il sistema RC2
  • Marcatura CE conforme alla norma EN 1158

Controserratura

  • Tipo "Flush-bolt" per l'autobloccaggio dell'anta passiva
  • Comando a leva per lo sbloccaggio

Sistema di aggancio superiore anta passiva

  • Dispositivo azionato dalla controserratura che riscontra nell'apposita controbocchetta superiore
  • Controbocchetta superiore in lamiera stampata con rullo in acciaio

Sistema di aggancio inferiore anta passiva

  • Asta verticale con puntale in acciaio che riscontra nell'apposita controbocchetta inferiore
  • Controbocchetta inferiore (boccola a pavimento) in plastica autoestinguente nera con fermo di battuta

Targhetta di contrassegno

  • Targhetta metallica con dati di identificazione della porta, secondo quanto previsto dalla vigente normativa

Finitura

  • Verniciatura di serie con polveri epossi-poliestere termoindurite in forno a 180°, superficie a struttura goffrata antigraffio
  • Colore standard pastello turchese, tonalità chiara per l'anta (NCS4020-B50G), più scura per il telaio (NCS5020-B50G)

Imballaggio standard

  • Protezione singola anta tramite film di polietilene (PE) estensibile
  • Imballaggio singolo per ogni telaio con film di polietilene (PE) estensibile
  • Pallettizzate su bancale in legno
Telaio con coprifilo su tre lati
Telaio con coprifilo su tre lati
Squadrette per assemblaggio telaio, fissaggio con zanche
Squadrette per assemblaggio telaio, fissaggio con zanche
Distanziale inferiore da rimuovere a posa ultimata
Distanziale inferiore da rimuovere a posa ultimata
Cerniera portante, cerniera a molla
Cerniera portante, cerniera a molla
Rostro, serratura, maniglia in plastica nera
Rostro, serratura, maniglia in plastica nera
Regolatore di chiusura (porte a due ante)
Regolatore di chiusura (porte a due ante)
Controserratura <br/>e sistema di aggancio superiore anta passiva
Controserratura
e sistema di aggancio superiore anta passiva
Sistema di aggancio inferiore anta passiva, <br/>targhetta di contrassegno
Sistema di aggancio inferiore anta passiva,
targhetta di contrassegno
Imballaggio su palletts
Imballaggio su palletts

Elementi optional

Applicazione su altri tipi di parete

Sono possibili diversi tipi di applicazione, tutti rigorosamente certificati e omologati

  • Telaio adatto per il fissaggio a secco mediante tasselli
  • Telaio adatto per il fissaggio a secco mediante viti su falsotelaio
  • Telaio per applicazione su parete in cartongesso
  • Telaio abbracciante il vano parete di cartongesso

Esigenze in materia di sicurezza

  • Porte per uscita antipanico (vedi maniglioni antipanico)
  • Porte per uscita di emergenza (vedi maniglie di emergenza)
  • Porte normalmente aperte che si devono chiudere in caso d'incendio (vedi sistemi di trattenuta ante)

Esigenze di installazione e impiego

  • Imbotti
  • Vari tipi di boccole a pavimento
  • Scossaline e gocciolatoi
  • Viti di fissaggio speciali
  • Fascioni inox
  • Oblò rettangolari, dimensioni standard, su misura e oblò rotondi
  • Porta ad un'anta con telaio su quattro lati

Esigenze di controllo accesso

  • Tramite serrature ad attivazione elettrica
  • Tramite elettromaniglie
  • Tramite magnete di blocco

Miglioramento delle prestazioni

  • Guarnizioni di battuta
  • Cilindri
  • Chiudiporta
  • Regolatori di chiusura speciali
  • Maniglie speciali

Caratteristiche ambientali

  • Permeabilità all'aria - EN 1026
  • Trasmittanza termica - EN 10077-1
  • Tenuta all'acqua - EN 1027
  • Resistenza al carico del vento - EN 12211

Caratteristiche aggiuntive

  • Prestazione acustica - EN 14351-1

Personalizzazione delle finiture

  • Verniciatura nei colori da scegliere nell'ampia gamma RAL
  • NDD - Ninz Digital Decor, rappresentazioni grafiche eseguite con getti di speciali inchiostri e protezione mezzo smalto trasparente. Possibilità infinite di decori personalizzabili a seconda dell'ambientazione della porta
  • Maniglie inox
  • Maniglie colorate

Protezione massima nell'imballo

Robuste gabbie di legno a protezione delle porte e relativi accessori:
  • Porte decorate NDD
  • Cantieri
  • Spedizioni all'estero
  • Trasporti speciali
Telaio adatto per il fissaggio a secco mediante viti su falsotelaio
Telaio adatto per il fissaggio a secco mediante viti su falsotelaio
Telaio adatto per il fissaggio a secco mediante tasselli
Telaio adatto per il fissaggio a secco mediante tasselli
Telaio per applicazione su parete in cartongesso
Telaio per applicazione su parete in cartongesso
Maniglione antipanico
Maniglione antipanico
Chiudiporta e oblò
Chiudiporta e oblò
Verniciatura e Ninz Digital Decor
Verniciatura e Ninz Digital Decor
Imballo in gabbie di legno
Imballo in gabbie di legno
